Expulsores y guillotinas de troqueles
Con esto vamos a dar carpetazo a los troqueles viendo un poco por encima los expulsores y guillotinas. Ambas se utilizan para máquinas automáticas.
Digo un poco por encima porque has de saber lo que son, pero para ti, como diseñador estructural, no es relevante. En el artículo anterior pudiste ver el plano de una guillotina.
Expulsores
El expulsor en un troquel es un tipo de machihembrado que se utiliza en aquellos troqueles en los que hay mucho que pelar y en varias zonas distintas.
Aquellos troqueles que tengan muchos agujeros son uno de los ejemplos más comunes para los que se utilizan los expulsores. ¿Te imaginas a una persona teniendo que pelar uno a uno no sé... 35 agujeros mientras la producción sale a... digamos 1 plancha por segundo?
Por esta razón se utilizan los expulsores. Encarecen mucho el precio del troquel porque necesita 2 piezas más de madera + 3 o 4 placas de madera que unen ambos.

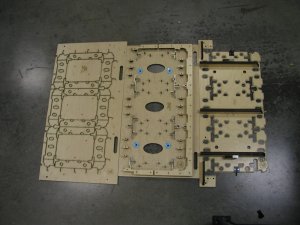

Con estas imágenes te harás una ligera idea de que son los expulsores en los troqueles. Si te fijas en la primera imagen, puedes ver el troquel en sí en la parte izquierda. En el centro se encuentra la hembra y a la derecha el macho del expulsor. Con esto tenemos un conjunto completo de troquel.
Guillotina
La guillotina en un troquel es una pieza de madera que se ajusta a la máquina para que le quite automáticamente al cartón el sobrante que se dibuja en la misma guillotina. Es una pieza mucho más sencilla que el expulsor y más barata, obviamente.
Por si no recuerdas el dibujo que puse en su momento, vamos a refrescarnos la memoria:
Si te fijas bien en la parte superior, está la guillotina. ¿Te das cuenta que el dibujo que tiene la guillotina coincide con el dibujo de la parte inferior de las rejillas? Son esas "V" invertidas. La guillotina abarca la parte inferior desde las líneas azul claro (de desperdicio) hasta la parte inferior del desarrollo de corte (líneas azul oscuro).
Con eso se limpia toda la zona inferior del troquel en la misma máquina y queda luego menos cartón para pelar manualmente.
Conclusión
Pues no hay mucho más que decir aquí. Sí es cierto que al menos debes de saber lo que son y cómo actúan los expulsores y las guillotinas, a fin de ampliar tus conocimientos. Así al menos sabes de lo que estás hablando o puedes aportar algo al respecto.
Pues esto ha sido todo en cuanto a los troqueles. Ya tienes conocimientos suficientes para saber de lo que estás hablando tanto de packaging como de troqueles. Ahora empezaremos a ver otro apartado. No diré cuál es, lo descubrirás en el próximo artículo.
¡Hasta la próxima!
